アイコン配線イメージ・標準工事の範囲
(集合住宅:タイプC)

光ファイバー

電柱から引留金具まで空中を架け渡します。

※黒色のケーブルとなります。

光ファイバーは折り曲げ、圧迫により断線、信号レベル低下を起こすことがあります。

光ファイバー引込方法

電話線等の配管を使用する

引出方法は、壁のコンセントパネルを変更して図のように引き出します。
※コンセントパネルを変更できない場合は、コンセントパネルと壁の間から光ファイバーを引き出します。

配管にスムーズに入らない場合は、引込方法を変更させていただきます。
開通後に既設配管の不具合等で光ファイバーの改修等が発生した場合は、別途工事が必要になります。

穴を開ける場合

・直径10mm程度の穴を開けて引き込みます。

・開けた穴には防水処理を施します。

・外壁の種類によっては穴を開けられません。

回線終端装置

・コミュファ光委託の工事担当者が工事当日にお持ちします。

・ホーム、マンションFのお客さま宅内には、回線終端装置を設置いたします。回線工事までに、お客さまのご利用環境に合わせて、回線終端装置の設置場所をご確認ください。

・お客さまの希望される部屋(設置場所)へ光ファイバーを引き込み、回線終端装置を設置します。コミュファ光では既存の電話機(親機)の付近への設置を推奨しています。

引込方法は「光ファイバー引込方法」の3種類のうち、お客さま宅に合う方法を工事業者から提案し、お客さまと相談のうえ決定します。以下の場合、工事業者から別の設置場所を提案させていただくことがあります。

・引留金具から回線終端装置までの光ファイバー長が30mを超える場合

・ご希望の部屋への光ファイバーの引き込みが困難な場合

コミュファ光開通工事日までに回線終端装置用のAC100Vの電源をご用意ください。

ホームゲートウェイ

・回線工事日頃にコミュファ光より送付します。

・ホームゲートウェイは、回線終端装置等(※1)の付近か、電話機もしくはパソコンの付近への設置を推奨しています。

・ホームゲートウェイの設置・接続は、初期訪問セットアップの担当者(※2)が行います。

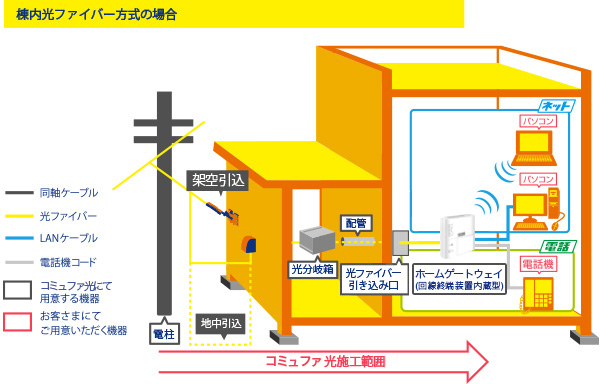

(※1)マンションFの場合:回線終端装置

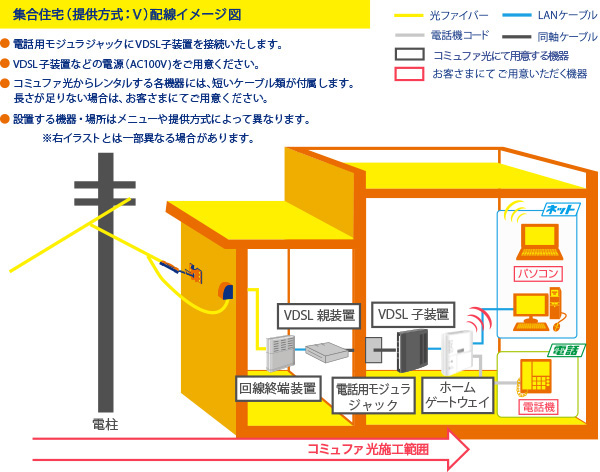

マンションVの場合:VDSL子装置

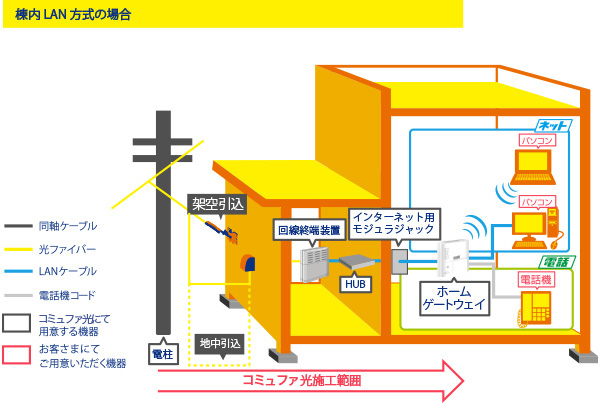

マンションLの場合:インターネット用モジュラジャック

(※2)初期訪問セットアップを利用されないお客さまは、ホームゲートウェイ
に同封の「ホームゲートウェイ設定ガイド」にしたがって設置・接続してください。

※工事日までにホームゲートウェイ用のAC100Vの電源をご用意ください。

コミュファ光回線工事に含まれない工事・作業

必要な場合、お客さまにてあらがじめ工事を行なってください。

・引込用管路の設備

・引込用の柱の新設

・引込口とは別の部屋へ配線する場合の2箇所目以降の穴あけ

おまかせ訪問ダブルサポート(有料)をご利用いただくか、お客さまにて実施願います。

>おまかせ訪問ダブルサポート

・宅内のLAN配線・電話配線

・ドアホン等との接続

・初期訪問セットアップの範囲を超えるパソコンの設定・セットアップなど
