配線イメージ・標準工事の範囲
（戸建住宅）
お住まいのエリアにより、
タイプC／タイプK／タイプSいずれかでのご提供になります。
タイプC／K／Sにより、アクセス回線の形態や宅内装置の機種が異なります。
タイプC／K／Sは、コミュファ光が指定させていただきます。

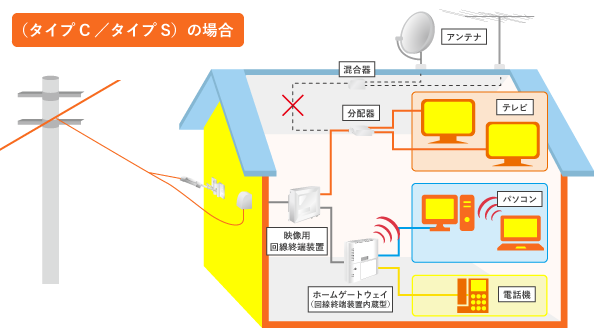

戸建て住宅配線イメージ図
（光ネット+光電話+光テレビ）
※タイプSの場合、宅内の引込口付近に光コンセントを設置いたします。光コンセント以降の宅内配線は上図の「タイプCの場合」と同様となります。
・光ファイバーを引き込んだ部屋に回線終端装置（または映像対応用回線終端装置）を設置・接続いたします。
・回線終端装置の電源（AC１００V）をご用意ください。
・引き込み口は3階程度の高さまで可能です。
・コミュファ光からレンタルする各機器には、短いケーブル類が付属します。長さが足りない場合は、お客さまにてご用意ください。
※機器・配線等イラストとは一部異なる場合があります。
光ファイバー
電柱から引留金具まで空中を架け渡します。
※黒色のケーブルとなります。
光ファイバーは折り曲げ、圧迫により断線、信号レベル低下を起こすことがあります。
引留金具
電話や電話線と同じように留めます
・壁面に穴をあけてビス等で固定します。引留金具から
引込口まで離れている場合には、軒下などの支障のないルートへ光ファイバーを露出配線します。
・他社が設置した引留金具は使用できません。
住宅への引き込み工事、3つの方法
電話等の配管を利用する
配管にスムーズに入らない場合は、引き込み方法を変更させていただきます。
エアコンの穴を使用する
・エアコンダクト（配管）がエアコンと一体型の場合もしくはエアコンダクトにすき間がない場合は使用できません。
・エアコンの取り替え等で光ファイバーの改修等が発生した際は、別途工事が必要です。
穴を開ける場合
・直径10mm程度の穴を開けて引き込みます。
・開けた穴には防水処理を施します。
・外壁の種類によっては穴を開けられません。
回線終端装置
・コミュファ光委託の工事担当者が工事当日にお持ちします。
・ホーム、マンションFのお客さま宅内には、回線終端装置を設置いたします。開通工事までに、お客さまのご利用環境に合わせて、回線終端装置の設置場所をご確認ください。
・お客さまの希望される部屋（設置場所）へ光ファイバーを引き込み、回線終端装置を設置します。コミュファ光では既存の電話機（親機）の付近への設置を推奨しています。
引込方法は「光ファイバー引き込み方法」の3種類のうち、お客さま宅に合う方法を工事業者から提案し、お客さまと相談のうえ決定します。以下の場合、工事業者から別の設置場所を提案させていただくことがあります。
・引留金具から回線終端装置までの光ファイバー長が30ｍを超える場合
・ご希望の部屋への光ファイバーの引き込みが困難な場合
ホームゲートウェイ
・開通工事日頃にコミュファ光より送付します。
・ホームゲートウェイは、回線終端装置等の付近か、電話機もしくはパソコンの付近への設置を推奨しています。
・ホームゲートウェイの設置・接続は、初期訪問セットアップの担当者（※1）が行います。
（※1）初期訪問セットアップを利用されないお客さまは、ホームゲートウェイに同封の「ホームゲートウェイ設定ガイド」にしたがって設置・接続してください。
※工事日までにホームゲートウェイ用のAC100Vの電源をご用意ください。
光コンセントの設置
宅内の引込口に光コンセントを設置いたします。屋外から引き込んだ光ファイバーを接続するためのコンセントです。ご自宅の状況により以下の2種類の光コンセントのうち、どちらかを設置いたします。
・アウトレットタイプ：壁面埋め込み型の光コンセント
・ローゼットタイプ：小箱型の光コンセント
コミュファ光開通工事に含まれない工事･作業
必要な場合、お客さまにてあらかじめ工事を行なってください。
・引込用管路の設備
・引込用の柱の新設
・引込口とは別の部屋へ配線する場合の2箇所目以降の穴あけ
おまかせ訪問ダブルサポート（有料）をご利用いただくか、お客さまにて実施願います。
おまかせ訪問ダブルサポート・おまかせ訪問ダブルサポート
・ドアホン等との接続
・初期訪問セットアップの範囲を超えるパソコンの設定・セットアップなど
お客さまにて準備していただくもの
※以下のものが必要な場合があります。
無線LANで接続する･･･無線LAN対応機器
・回線終端装置・ホームゲートウェイにそれぞれLANケーブルが付属します。ケーブル長が不足する場合は、お客さまにてご用意ください。
・電話機（親機・子機）、パソコン、無線LAN子機は、必要に応じてお客さまにてご用意ください。
・ホームゲートウェイと電話機を別室で使用される場合等、宅内の電話配線工事は、「おまかせ訪問ダブルサポート」をご利用いただくかお客さま にて行ってください。
・各機器には電源（AC100V）が必要です。
お住まいのエリアにより、
タイプC／タイプK／タイプSいずれかでのご提供になります。
タイプC／K／Sにより、アクセス回線の形態や宅内装置の機種が異なります。
タイプC／K／Sは、コミュファ光が指定させていただきます。
タイプKの都市は以下となります。
【愛知県】田原市
【岐阜県】池田町、大野町、関市、垂井町、瑞浪市、御嵩町、本巣市、養老町
【三重県】伊賀市、伊勢市、玉城町、鳥羽市、明和町
【静岡県】熱海市、伊豆市、伊豆の国市、伊東市、御前崎市、小山町、函南町、御殿場市、清水町、裾野市、長泉町、沼津市、富士市、富士宮市、三島市、吉田町
【長野県】飯田市、飯綱町、飯山市、伊那市、上田市、大町市、岡谷市、小布施町、軽井沢町、駒ヶ根市、小諸市、坂城町、佐久市、塩尻市、下諏訪町、須坂市、諏訪市、高森町、高山村、辰野町、千曲市、茅野市、東御市、豊丘村、中野市、長野市、原村、富士見町、松本市、御代田町、南箕輪村、箕輪町、山ノ内町

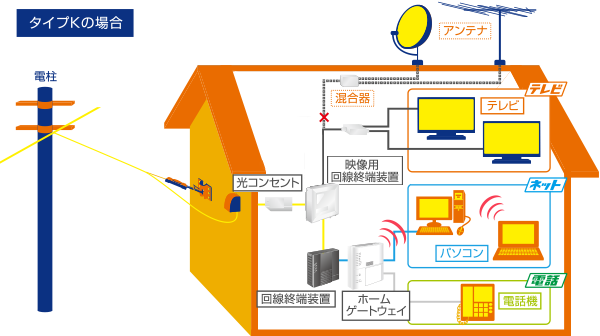

戸建て住宅配線イメージ図
（光ネット+光電話+光テレビ）
・光ファイバーを引き込んだ部屋に回線終端装置（または映像対応用回線終端装置）を設置・接続いたします。
・回線終端装置の電源（AC１００V）をご用意ください。
・引き込み口は2階程度の高さまで可能です。
・コミュファ光からレンタルする各機器には、短いケーブル類が付属します。長さが足りない場合は、お客さまにてご用意ください。
※機器・配線等イラストとは一部異なる場合があります。
光ファイバー
電柱から引留金具まで空中を架け渡します。
※黒色のケーブルとなります。
光ファイバーは折り曲げ、圧迫により断線、信号レベル低下を起こすことがあります。
引留金具
電話や電話線と同じように留めます
・壁面に穴をあけてビス等で固定します。引留金具から
引込口まで離れている場合には、軒下などの支障のないルートへ光ファイバーを露出配線します。
・他社が設置した引留金具は使用できません。
住宅への引き込み工事、3つの方法
電話等の配管を利用する
配管にスムーズに入らない場合は、引き込み方法を変更させていただきます。
エアコンの穴を使用する
・エアコンダクト（配管）がエアコンと一体型の場合もしくはエアコンダクトにすき間がない場合は使用できません。
・エアコンの取り替え等で光ファイバーの改修等が発生した際は、別途工事が必要です。
穴を開ける場合
・直径10mm程度の穴を開けて引き込みます。
・開けた穴には防水処理を施します。
・他社光ファイバーをご利用中の場合、その光ファイバーをそのままコミュファ光の回線として利用可能な場合があります。その場合、新たに住宅への引き込み工事は発生いたしません。
・外壁の種類によっては穴を開けられません。
光コンセントの設置
宅内の引込口に光コンセントを設置いたします。屋外から引き込んだ光ファイバーを接続するためのコンセントです。ご自宅の状況により以下の2種類の光コンセントのうち、どちらかを設置いたします。
・アウトレットタイプ：壁面埋め込み型の光コンセント
・ローゼットタイプ：小箱型の光コンセント
コミュファ光開通工事に含まれない工事・作業
おまかせ訪問ダブルサポート（有料）をご利用いただくか、お客さまにて実施いただく必要があります。
・宅内のLAN配線・電話配線
・ドアホン等との接続
・パソコンの設定・セットアップなど
・パソコン周辺機器の接続・設定
お客さまにて準備していただくもの
※以下のものが必要な場合があります。
無線LANで接続する･･･無線LAN対応機器
・回線終端装置・ホームゲートウェイにそれぞれLANケーブルが付属します。ケーブル長が不足する場合は、お客さまにてご用意ください。
・電話機（親機・子機）、パソコン、無線LAN子機は、必要に応じてお客さまにてご用意ください。
・ホームゲートウェイと電話機を別室で使用される場合等、宅内の電話配線工事は、「おまかせ訪問ダブルサポート」をご利用いただくかお客さま にて行ってください。
・各機器には電源（AC100V）が必要です。
